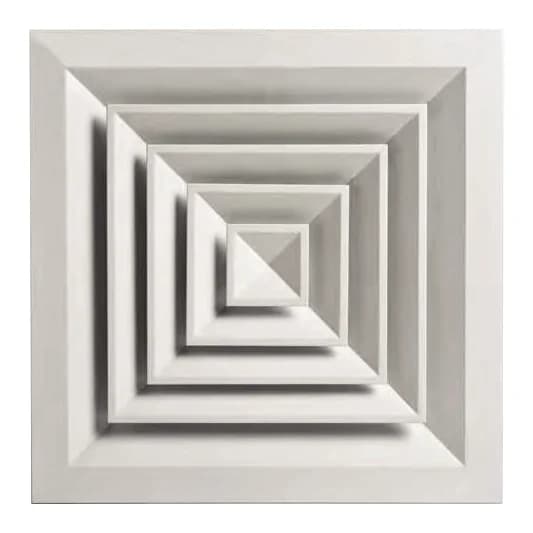

L4(D) kvadratni plafonski anemostat
Šifra proizvoda: DA-0030
Detalji
L4 je kvadratni plafonski anemostat sa ravnim lamelama, za ubacivanje i izvlačenje vazduha iz prostorije. Telo je od ekstrudiranog aluminijuma, a izvedba L4D ima ugrađen regulator protoka. Postavlja se direktno na kanal ili na plenum kutiju sa bočnim ili gornjim dovodom.
- Ram od ekstrudiranog aluminijuma, lamele oblikovane od aluminijumskog lima u kalupu
- Standardno eloksiran, na zahtev farban u RAL boji
- Nepomično ili podesivo unutrašnje telo sa ravnim lamelama
- Istrujavanje u 1, 2, 3 ili 4 smera
- Pričvršćivanje zavrtnjima (standardno), klipsama ili oprugom
- Dodaci: regulator protoka D sa paralelnim lamelama (standardno) ili R sa suprotnosmernim lamelama, plenum kutija PK, ram za montažu SB
- Ekstrudirani aluminijum
- Eloksaža ili RAL
- Regulator protoka
- 1 do 4 smera
Dokumenta
Modeli
| Model | Grlo W (mm) | Kanal Kcd (mm) | Ram Fcd (mm) | Priključak plenum kutije ØD (mm) | Protok (m³/h) |
|---|---|---|---|---|---|
| L4 150 | 150×150 | 240×240 | 300×300 | 127 | 150 do 400 |
| L4 225 | 225×225 | 315×315 | 375×375 | 180 | 200 do 600 |
| L4 300 | 300×300 | 390×390 | 450×450 | 200 | 250 do 800 |
| L4 375 | 375×375 | 465×465 | 525×525 | 250 | 300 do 1000 |
| L4 445 | 445×445 | 535×535 | 595×595 | 250 | |
| L4 450 | 450×450 | 540×540 | 600×600 | 250 | 600 do 2000 |
| L4 525 | 525×525 | 615×615 | 675×675 | 300 | 600 do 2000 |
| L4 600 | 600×600 | 690×690 | 750×750 | 300 | 800 do 3000 |
