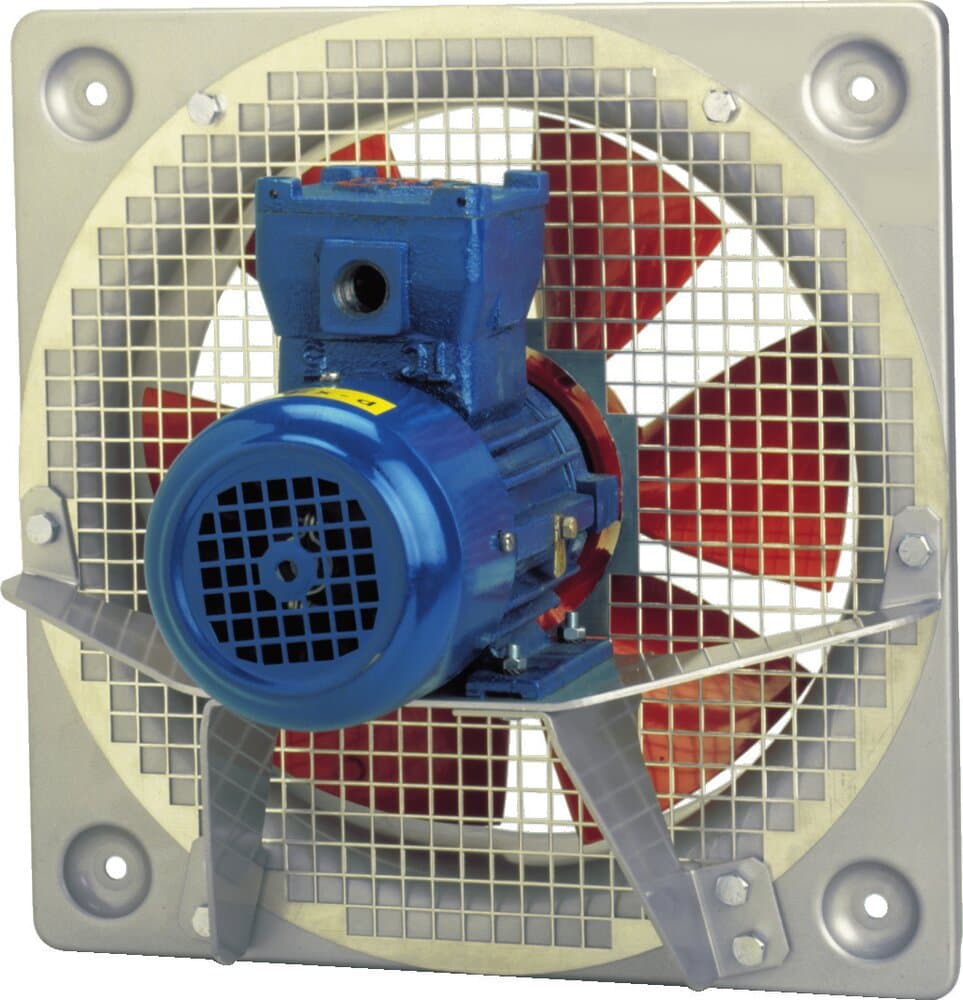

HDB / HDT — aksijalni ventilatori za montažu na ploču
Šifra proizvoda: HDB / HDT
Detalji
HDB i HDT su aksijalni ventilatori namenjeni ugradnji na montažnu ploču. Ploča je izrađena od pocinkovanog čeličnog lima i opremljena unutrašnjim aluminijumskim prstenom, dok je nosač motora od aluminijumskog lima veće debljine. Ceo sklop zaštićen je aluminijumskim završnim premazom (oznaka B-0920). Kolo je od jednodelnog livenog aluminijuma, sa fiksnim lopaticama aeroprofilnog preseka i visokotemperaturnim premazom crvene boje.
- Kolo od jednodelnog livenog aluminijuma sa fiksnim lopaticama aeroprofilnog preseka
- Montažna ploča od pocinkovanog lima sa unutrašnjim aluminijumskim prstenom i aluminijumskim nosačem motora
- Trofazni motori IP55 klase F sa ležajevima podmazanim za ceo radni vek
- Protiveksplozivne ATEX izvedbe na zahtev, za gasnu i prašinsku atmosferu
- Standardni smer strujanja (A), a obrnuti smer (B) na zahtev za modele 450 i 560
- Aerodinamičke karakteristike izmerene po standardima ISO 5801 i AMCA 210-99
- Aksijalni
- Montaža na ploču
- Trofazni
- IP55 · klasa F
- ISO 5801
- AMCA 210-99
- ATEX (opciono)
Dokumenta
Modeli
| Model | Napajanje | Snaga (kW) | Protok (m³/h) |
|---|---|---|---|
| HDT/4-315 N-A | 3~ 230/400 V | 0,12 | 2.240 |
| HDT/4-355 | 3~ 230/400 V | 0,18 | 3.120 |
| HDT/4-400 | 3~ 230/400 V | 0,37 | 4.780 |
| HDT/4-450 | 3~ 230/400 V | 0,55 | 8.000 |
| HDT/4-560 | 3~ 230/400 V | 1,1 | 13.700 |
| HDT/6-355 | 3~ 230/400 V | 0,18 | 2.100 |
| HDT/6-400 | 3~ 230/400 V | 0,18 | 3.140 |
| HDT/6-450 | 3~ 230/400 V | 0,25 | 5.300 |
| HDT/6-560 | 3~ 230/400 V | 0,75 | 9.300 |
| HDT/8-450 | 3~ 230/400 V | 0,12 | 4.100 |
| HDT/8-560 | 3~ 230/400 V | 0,25 | 7.250 |
